ViSoft Premium 2023.2
Ebben a verzióban néhány könnyítés történt a nem derékszögű sarkokkal rendelkező helyiségek szögeinek szerkesztésében a Helyiség-> Fal menüben 2D-ben.
Ha az összes falat kijelöli, a helyiségen belüli összes szög fekete pontként jelenik meg, és az aktuális szög narancssárgával van kiemelve.
Ha a szögre kattint, narancssárga színűvé változik.
A kijelölt szög automatikusan kiválasztásra kerül, és a szögeken végrehajtott összes változás érinti azt.
Ezenkívül a kijelölt szög közelében egy nyíl jelzi a fal irányát, amelyet a szög megváltoztatása érint.
Ezenkívül az aktuális szöghöz képest vannak nyilak is az előző és a következő szögekhez. Ezek a nyilak jelzik, hogy a fal melyik irányba fog elmozdulni a kijelölt szögek szerkesztésekor.
Alapesetben a kijelölt falra hatással lesz, a kijelölt szög szerkesztése.
Az aktuális, az előző és a következő szög nyilak akkor is megjelennek, amikor a helyiséget az aktuális sarokpontok húzásával szerkeszti.
A felhasználók a billentyűzet segítségével megadhatnak egy adott értéket a kijelölt szöghöz.
Az előző szögérték elrejtésre kerül.
Ha a szög mód „90 fokra” van állítva, a megjelölt szög beállítása automatikusan aktualizálja a következő két fal hosszát a nyíl irányában és a köztük lévő szöget. A helyiség összes többi szöge változatlan marad
„Szabad” szögmódban a megrajzolt szög mérete a jobb oldali „Szög” mezőben jelenik meg.
Ha az első fal elejétől egy további falat ad hozzá, az aktuális és az előző fal közötti szög egy nyíllal jelenik meg.
A szögtartomány és a nyíl a DPI szerint van skálázva.
A keret nélküli ajtó használatához nyissa meg az Ajtó/Ablak asszisztenst.
Keret nélküli ajtó beállítása.
Ajtó fül:
Szélesség, magasság, beépítési magasság, nyitási irány, általános anyag.
Keret fül:
Keret engedélyezése/letiltása, keret szélessége.
Ajtólap fül:
Ajtólap, zsanérok engedélyezése/letiltása.

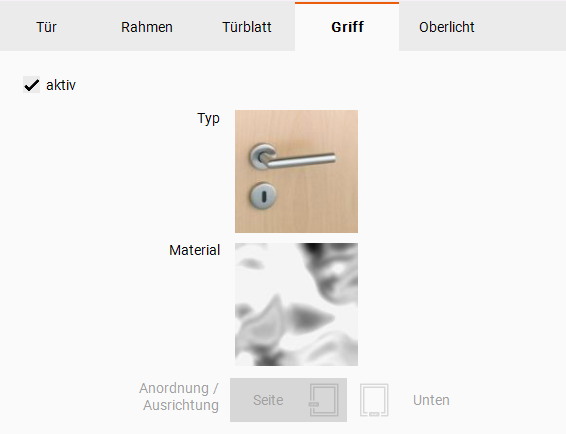

Kilincs fül:
Engedélyezés/Letiltás, típus, anyag.
A Csempe „Minden fal ” gomb->Burkolás->a csempék „Mind” -ben átnevezve.
A gomb leírását átneveztük „Minden aktív terület csempézése”-re.
A bal és jobb egérgombbal a „Mind” gombra kattintva megjelenik a „csempefelületek” ablak. Itt kibővültek a „padló”, „falak”, „belső falak”, „nyílások” és „mélyedések” jelölőnégyzetek.
Alapértelmezés szerint a „Padló” nincs bejelölve, és az összes többi négyzet igen.
Szintén hozzá lett adva a „Ne jelenjen meg újra (az űrlap eléréséhez kattintson a jobb gombbal a „Mind” gombra) jelölőnégyzet, amely alapértelmezés szerint nincs bejelölve.
A felhasználó megváltoztathatja ennek az ablaknak a beállításait, ha a felületek burkolása előtt minden alkalommal bejelöli a szükséges jelölőnégyzeteket.
Ha nem szükséges minden alkalommal módosítani a beállításokat, amikor a bal egérgombbal a „Mind” gombra kattint, a felhasználó bejelölheti a „Ne jelenjen meg újra” opciót (Az űrlap eléréséhez kattintson jobb egérgombbal a „Mind” gombra). A „Mind” gomb a „csempefelületek” űrlap aktuális beállításait alkalmazza.
A csempefelületek ablak mindig elérhető, ha a „Mind” gombra kattint a jobb egérgombbal, függetlenül attól, hogy a „Ne jelenjen meg újra” (az űrlap eléréséhez kattintson a jobb gombbal a „Mind” gombra) jelölőnégyzet be van-e jelölve.
A padlót, az összes falat, az összes belső falat, az összes nyílást vagy a helyiség összes mélyedését egyetlen művelettel csempézheti kétféle módon.
Az első módszer a jobb gombbal a „MInd” gombra való kattintás, és az aktív csempével leburkolja a kiválasztott elemeket.
A második lehetőséghez használja az oldalsó böngésző és a shift + drag and drop kombinációját 3D-ben, és
a falak → az összes fal, belső fal, nyílások és mélyedések burkolva lesznek az aktív csempével
Belső falak → minden belső fal burkolva lesz az aktív csempével
Nyílások → minden nyílás burkolva lesz az aktív csempével
Mélyedések→ minden mélyedés burkolva lesz az aktív csempével
A mennyezeti mélyedések ezzel a funkcióval nem kerülnek burkolásra.
A „mélyedések létrehozása utáni burkolás” jelölőnégyzet hozzáadásra került a ViSoft Beállítások → Burkolás menüpont alatt.
Ha a „mélyedések létrehozása utáni burkolás” engedélyezve van, a már burkolt falon elhelyezett falmélyedés automatikusan ugyanazzal a csempével lesz burkolva, és ugyanazt az élképzést is kapja.
Ha a „mélyedések létrehozása utáni burkolás” nincs bejelölve, a burkolt falon elhelyezett falmélyedés nem lesz burkolva:
Ez a funkció jelenleg nem vonatkozik a szabad falmélyedésekre. A szabad falmélyedések nem kerülnek automatikusan burkolásra, miután a csempézett falra kerültek.
Amikor a burkolt falon egy téglalap alakú terület 2D-ben létrejön, és metszi az ablakot vagy a falon lévő mélyedést, a belső terület is automatikusan létrejön az adott ablakhoz vagy mélyedéshez.
Többé nem szükséges manuálisan további területeket létrehozni az ablakokhoz és fülkékhez.

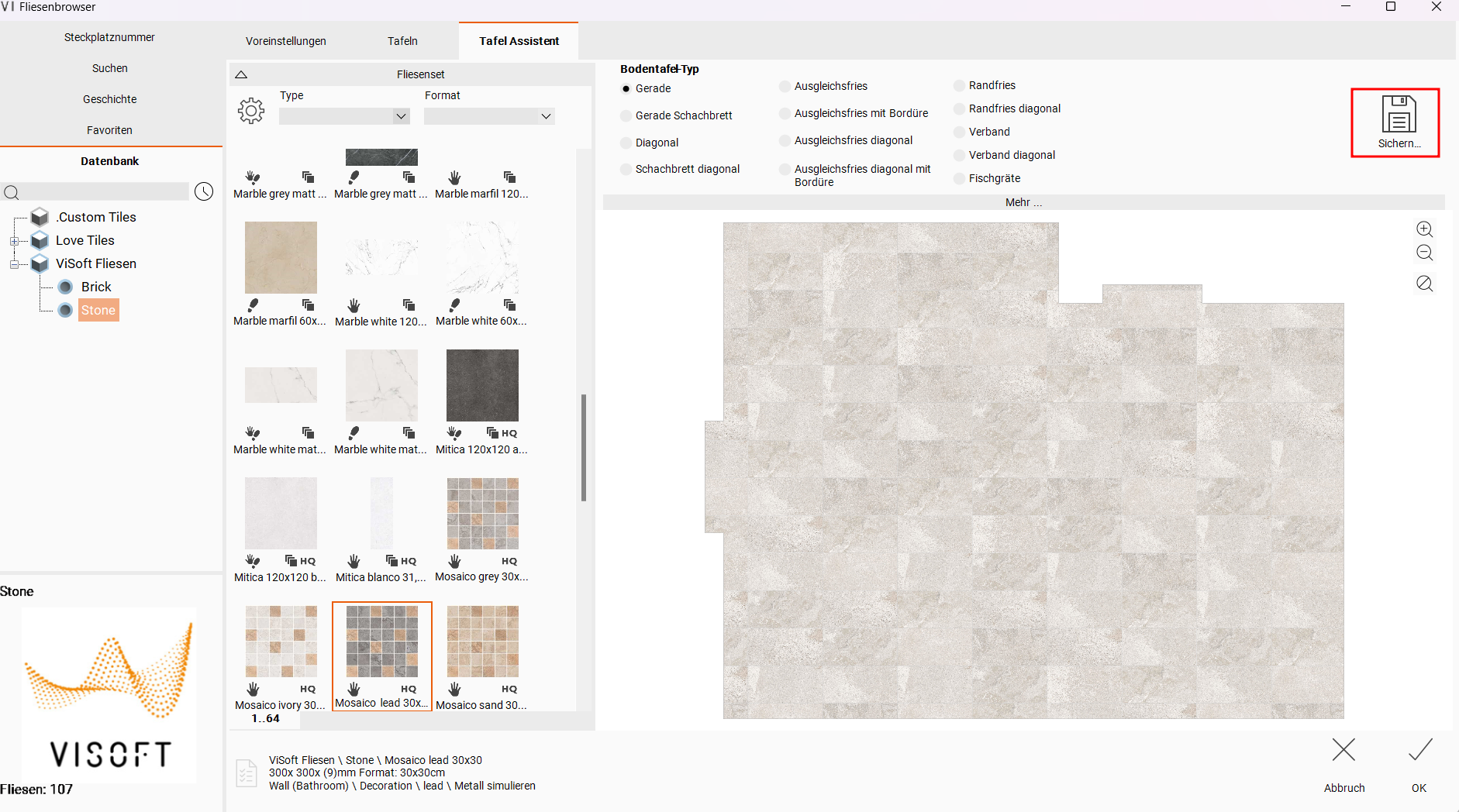

Most már a padlótáblák lementhetők a padlótábla asszisztens segítségével.
Az elmentett táblák megjelennek az oldalböngészőben a „táblák” részben. Egyszerűen áthúzhatja őket a helyiség bármely részére, legyen az padló, fal vagy bármilyen más felület.
A falitábla a helyiségben lévő padlótáblára cserélhető.
Ebben az esetben a teljes terület újra burkolásra kerül, nem csak a falitábla egy része.

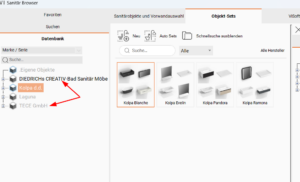

Az Objektum-szettek fül a szaniterböngészőben található
Egy egyszerű módja annak, hogy megnézze, hogy egy objektum-szett minden típust tartalmaz-e, ha megnézi, hogy a típusok szürkék vagy feketék. Ha szürke, a típus nem létezik.
A típusok alatt lehetővé válik az objektumok hozzáadása, eltávolítása vagy használata egy adott objektum-szettből. Minden típus első eleme kerül csak felhasználásra.
Ha új objektumot szeretne hozzáadni egy meglévő objektumhoz, kattintson a Böngésző megjelenítése lehetőségre, és húzza át az objektumokat drag&drop funkcióval.
Új objektum-szettek létrehozásához válasszon ki egy adatbankot,
kattintson a jobb gombbal a jobb oldali fehér területen, és válassza a „Szettek létrehozása” lehetőséget.

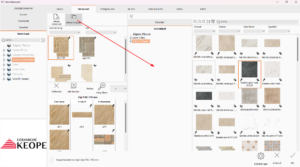

Csempe-szettek:
A csempe-szettek a csempeböngészőn keresztül nyithatók meg.
A kívánt csempe hozzáadásához, használja az oldalsó böngészőt
Ellenőrizze, hogy vannak-e csempeszettek az adatbázisban.
A szürkével jelölt gyártóknak nincsenek csempeszettjei.
Lehetőségek a csempék másolására/beillesztésére, törlésére.
A szaniter-falazat szerkeszthető, ha a böngészőben ki van jelölve.

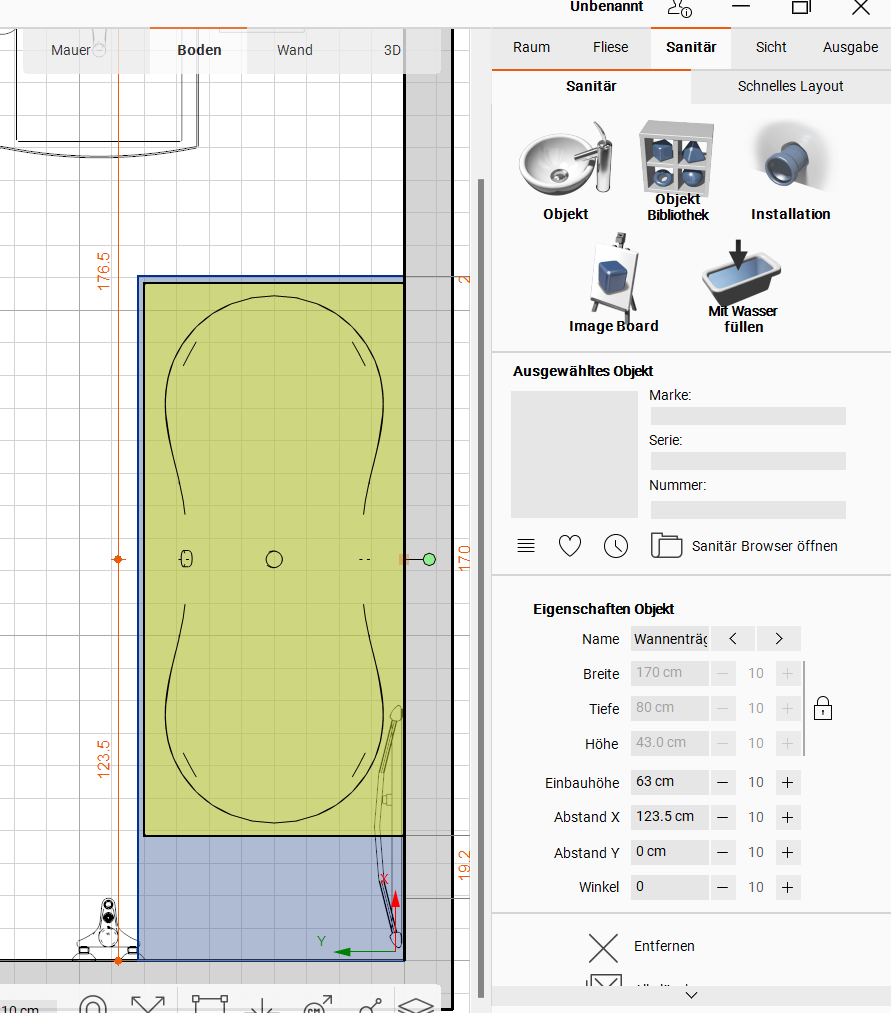

A fürdőkád négyszögletes szaniter falazata normál módban kerül szerkesztésre:
A „belsőfal beállítása a szomszédos falakhoz” és a „maximális távolság” menük Beállítások->Alapbeállítások->Szaniter fülhöz lettek rendelve, úgy mint a szaniterfalazat formája:
Amennyiben a beállításoknál be van jelölve „A belső fal méretének igazítása a szomszédos falakhoz”, a Szaniter fül alatt a szaniterfallal ellátott fürdőkádra való dupla kattintás után a fürdőkád kijelölésre kerül, és a szerkesztés után az előző szaniterfalazat törlésre kerül, és létrejön az új.
A szaniter nézetben az összes belsőfal, mostantól „szabványos belső fal”-ként jön létre. Ez megkönnyíti a falak módosítását, mivel normál módban szerkeszthetők:
Ha a Szaniter → Gyorsnézet alatt egy kívánt falra duplán kattint, megnyílik a Belső fal menüpont, így a fal szerkeszthetővé vagy eltolhatóvá válik:
A Gyorsnézet alatt, a kád és zuhanytálca számára létrehozott falazat, most már szaniterfalazat típusú. Ez lehetővé teszi a belső falak normál módban történő szerkesztését. A „belső fal méretének igazítása a szomszédos falakhoz” opció használatával a fal automatikusan kinyúlik a legközelebbi falig vagy belső falig, ezáltal rakodófelületeket hoz létre.
Ugyanez vonatkozik a fürdőkádak manuális elhelyezésénél is. Lehetőség van a kádpadlótér LED világítással történő létrehozására
A belső fal mindig a gyorsnézetben kerül kialakításra és alapértelmezés szerint korrigálásra kerül (de csak akkor, ha a falhosszúság és a falazott kádhossz különbsége (2*hosszabbított fal értéke) maximum 120 cm – ez a meghosszabbított falak „maximális távolságának” alapértelmezett értéke).
Amennyiben a belső fal messzebb van a faltól és a belső fal nincs meghosszabbítva.
A szaniternézet asszisztens így már a lekerekített formájú kád nézetét létrehozhatja, ha ezek a Beállítások -> Alapbeállítások -> Szaniter fül alatt be vannak jelölve.
Ha egy csőaknát helyeznek el a helyiségben, az a projektben marad, és nem fedi át egymást más objektumokkal a szaniternézet létrehozásakor.
A csőakna a gyorsnézetben más tárgyak közelében is elhelyezhető.
A hátsó belső falak a szaniternézetben csatlakoznak a csőaknához, amikor közel vannak hozzá.
Ha a helyiségben nincs zuhanylefolyó rendszer, csak a sarokban egy lefolyó, akkor a csaptelepszettből a zuhanycsaptelepet a faltól 5 cm-re helyezi el
Ha a helyiségben van zuhanykabin és zuhanylefolyó, akkor a csaptelepszettből a zuhanycsaptelep a zuhanykabin elhelyezésének megfelelően kerül elhelyezésre.
Zuhanytálcák
A gyorsnézetben a zuhanyajtó most már a zuhanytálcán van, és nem a szaniter belső falon.
A zuhanytálca fala az objektum beépítési magasságától függően jön létre:
Például, ha a beépítési magasság 11,3 cm, akkor a zuhanytálca falat 11,8 cm magasan alakítja ki (beépítési magasság +0,5 cm a fal és a zuhanytálca-padló között).
Minden „0” beépítési magasságú zuhanytálca esetén a fal 0,5 mm-es magassággal kerül kialakításra (a jobb oldali objektumtulajdonságokban a szám „0”-ra kerekítve)
A zuhanyajtó csak a „normál zuhanytálca” és a „négyszögletű zuhanytálca” típusok esetén kerül elhelyezésre a gyorsnézetben. Minden más típusú zuhanytálcánál az ajtó alapértelmezés szerint kimarad.
Sarokszivacstartók elhelyezése
A sarokszivacstartók most már kizárólag a zuhany sarkába kerülnek. Ha nem férnek el a sarokban, akkor a gyorsnézetből kimaradnak.
Végeztünk néhány javítást, hogy a belső fal magasságának a csempe magasságához való optimalizálása ne eredményezze azt, hogy a belső fal túl magas vagy túl alacsony legyen.
A belső fal nem nyúlhat túl az ablak alsó szélén:
A belső fal nem lehet alacsonyabb, mint a nyomólap helye a helyiségben:
A belső fal minimális magassága egy csempe, így most már lehetetlen a belső fal méretét a padló méretéhez igazítani.
Ha a csempe túl nagy (pl. 160*320), a belső fal nem igazodik a padlóhoz, sem a csempe magasságához, egyszerűen ugyanaz marad, és nem lesz optimalizálva.
A belső fal legfeljebb 30 cm-rel magasítható, ha alacsonyabb már nem lehet. Ellenkező esetben (ha 30 cm-nél nagyobb mértékben kell magasítani), egyáltalán nem lesz nagyobb.
A „falmagasság optimalizálása a legközelebbi falitábla területekhez” funkció alapértelmezés szerint le van tiltva:
Néhány fejlesztés történt az automatikus nézeteknél is.
A nagyobb helyiségekben a mosdó távolsága mostantól legfeljebb 3 méter.
Az Y eltolás mostantól nem használható a nem-emberi nézetmagasságokhoz, helyette a nézetmagasság értéke kerül felhasználásra. Ennek megfelelően több nézet rendelkezik az Y eltolás „0” értékével:
Mosdó nézet, mosdócsaptelep nézet, kádcsaptelep nézet, zuhanycsaptelep nézet, bidé csaptelep nézet, fürdőkádban ülve, wc-n ülve, macska nézet az ajtóból.
Az Y eltolás értéke 100-ra van korlátozva a mezőkben és a nézeteken.
A ViSoft Beállításokban -> a Kamera fül egy jelölőnégyzettel „Kiválasztott nézeteket a navigációs táblához adni” lett kiegészítve. Alapértelmezés szerint engedélyezve van.
Ha a felhasználónak nincs szüksége a kedvenc nézetekre a navigációs ablakban, letilthatja ezt a beállítást. Ebben az esetben a navigációs táblán lévő nézetek szabadokká válnak, de továbbra is elérhetők az egyéni nézetek mentésére:

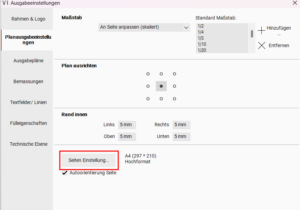

Az „automatikus oldaltájolás” jelölőnégyzet hozzáadásra került a Nyomtatási beállítások ablakhoz.
Az „oldalbeállítás”gomb és az „automatikus oldaltájolás” jelölőnégyzet mostantól a Nyomtatási beállítások → Tervek oldalbeállításaiban is elérhető.
Az automatikus oldaltájolás egy olyan funkció, amely kiválasztja a megfelelő tájolást (álló vagy fekvő) minden egyes nyomtatási oldalhoz, így szabad oldalakat spórolhat, és nem osztja fel az oldalakat két részre.
Tegyük fel, hogy a helyiségtervek nyomtatást választotta 1/20-as léptékkel és az álló tájolást. Ha az „automatikus oldaltájolás” funkció be van kapcsolva, bizonyos nyomtatási oldalak fekvő formátumban jelenhetnek meg, mert ha álló formátumban lennének tájolva, akkor ez az oldal 2 oldalra lenne felosztva.
Minden olyan oldal, ahol az összes tartalom elfér egyetlen oldalon a megadott méretarányban és tájolásban, megtartja a megadott tájolást (ebben az esetben álló).
Az „automatikus oldaltájolás” jelölőnégyzet a nyomtatás optimalizálására szolgál.
Ha a felhasználó szeretné megtartani ugyanazt a tájolást minden oldalon, egyszerűen letilthatja ezt az opciót.
Ebben az esetben az összes oldal álló tájolásban lesz kinyomtatva, ha ezt választotta ki az oldalbeállítás során.
vagy fekvő tájolás, amennyiben a felhasználó ezt választotta.

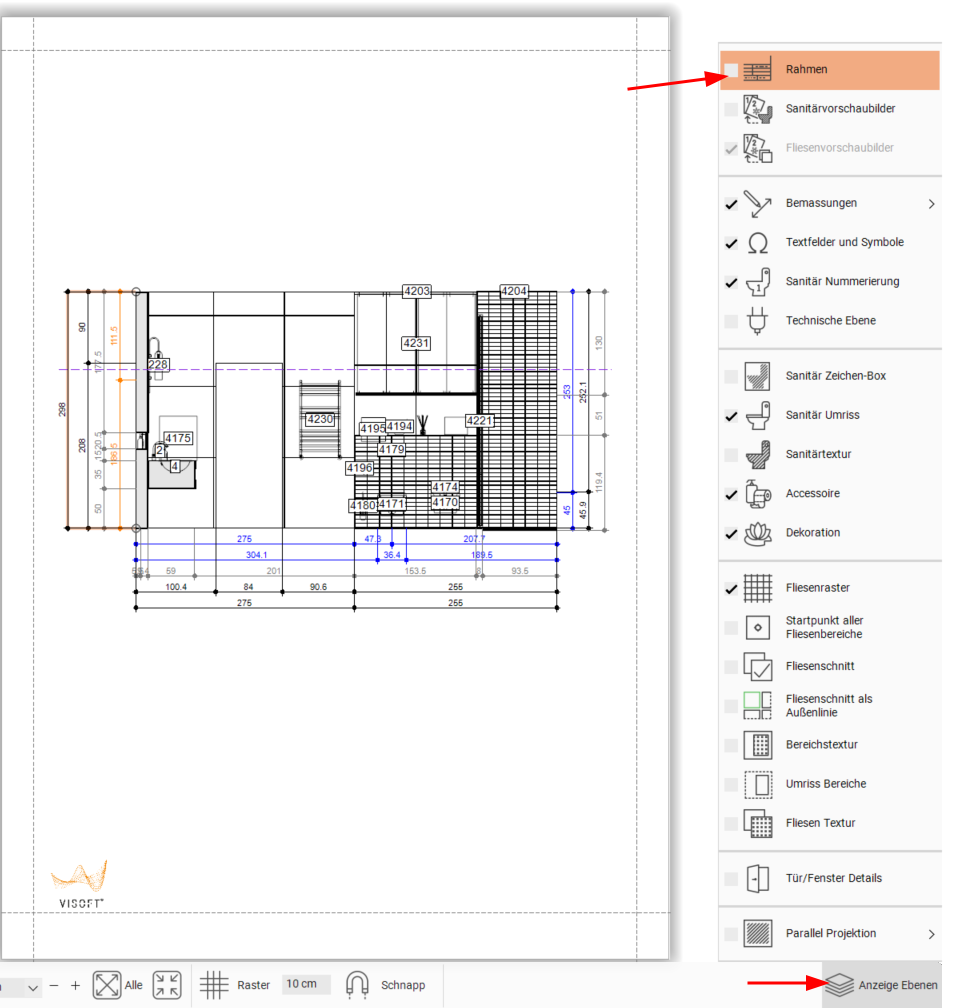

A nyomtatási beállításokban -> a Keret és Logo fül a „Keretet rajzol” jelölőnégyzettel lett kiegészítve, attól függően, hogy a nyomtatási terv oldalát kerettel vagy anélkül szeretné nyomtatni.
Ha az „alsó keret információi” táblázat be van jelölve, és a „keret” nincs bejelölve, akkor az oldal táblázattal és keret nélkül jelenik meg, és fordítva:
Ha törli a keret jelölőnégyzet jelölését , akkor a táblázat és a keret is le lesz tiltva, függetlenül a nyomtatási beállításoktól.
A „keret” jelölőnégyzet kipipálásával aktiválja a keretet és (vagy) a táblázatot, a nyomtatási beállításoktól függően.
Mivel a papírméret csak a saját oldalakhoz állítható be, a saját papírméret kiválasztására szolgáló legördülő lista is csak itt érhető el: Saját oldal → Saját oldalak beállítása → Papírméret:
Más oldalaknál az aktuális papírméret információként jelenik meg, és megfelel a Nyomtatási beállítások → Terv oldalbeállításai → Oldalbeállítás menüpontban kiválasztottnak:

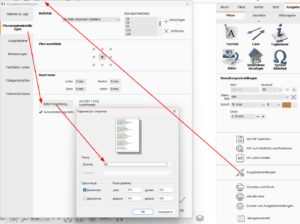

A Nyomtat/Tervek menüben és a Nyomtatási előnézet ablakban hozzá lett adva egy gomb, amely lehetővé teszi a nyomtatási tervek PDF-fájlként való közzétételét a ViSoft 360-ban.
Nyissa meg az anyagokat az oldalsó böngészőben, és húzza őket ajtókra vagy ablakokra.
Az anyag az alábbiaknál változtatható:
Ajtólap
Ajtókilincs
Ajtózsanér
Mindkét ajtókilincs anyaga eltérő lehet.

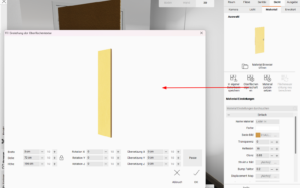

Textúra beállítása ajtókhoz
Válassza a Nézet /Anyag menüpontot
Kattintson a felület tulajdonságainak beállítása elemre
Módosítsa a beállításokat, és a befejezéshez nyomja meg az OK gombot.
Önnek lehetősége nyílik 30 napig ingyenesen tesztelni a ViSoft Premium 2023-as programot, annak minden funkciójával együtt. Kezdje el most!
